产品简介

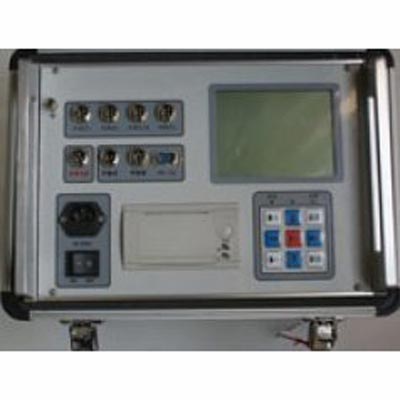

GKC-F12高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定,接线方便,操作简单,是高压开关检修试验最方便的工具。
功能特点
◆仪器可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作
◆独立的12断口,可检测并提示断口的连接状态,方便用户检查接线
◆机内可存储50组测试结果
◆大屏幕液晶(320×240)LCD显示,高级灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便
◆仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观
◆机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器
◆本仪器可进行电动分合测试和手动分合测试
◆可进行高、低电压实验,自动寻找最低分或合闸电压
◆重合闸试验,可做合分、分合,分合分等参数测量
◆真空接触器(单线圈)参数测量
技术指标
◆时间测量:12路
固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
◆测试范围:0.01ms~10000ms
准确度:1ms~100ms内准确度0.5%±2个字
◆电流测量:显示电流为分(合)闸线圈的最大电流值
◆显示屏:320×240液晶屏,对比度可调
◆数据存储:可存储100组测量数据
◆打印机:高速热敏打印机
◆仪器电源:AC/DC 220V±10%;50Hz±2%
◆直流电源:输出电压:35~265V连续可调,输出电流:≤15A(短时)
◆主机体积:360×250×140mm
◆使用环境: -10℃~+50℃
◆相对湿度:≤90%
